教学触摸一体机的
      按键及接口
苏州市相城区陆慕实验小学 查德清  苏州市相城区元和小学 王美琴

    教学触摸一体机虽然品牌较多，但外形都比较接近，其功能按键和侧边接口基本上也是大同小异。现在我们分别来看几款常见品牌教学触摸一体机的功能按键和侧边接口，如图1。

（触派教学触摸一体机的按键）

（希沃教学触摸一体机的按键）

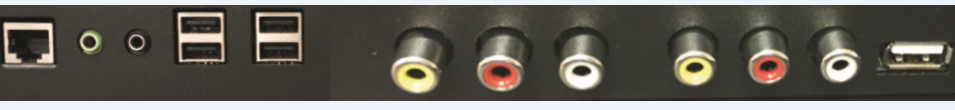

（触派教学触摸一体机的接口）

（希沃教学触摸一体机的接口）
图1
从上图我们不难发现，教学触摸一体机在设备前面边框上一般都具备开机键、音量控制键、菜单键、信号切换键等。为了使用方便，有的机型还会在设备前面边框上设计几个USB口以便教师外接设备。而在侧面，教学触摸一体机一般都会具备几个USB接口、视频输入口（HDMI接口、VGA接口、色差分量接口）、网络接口、Wi-Fi接收接口、耳机接口、麦克风输出接口、触摸线接口、有线电视输入输出等接口。简单的按键布局、丰富的接口设计，在方便使用者的同时，大大提高了教学触摸一体机的扩展性。
以下，我们以西沃、触派教学触摸一体机的功能按键及侧边接口为例，一起来认识这些按键及接口的作用与功能。
一、教学触摸一体机的功能按键

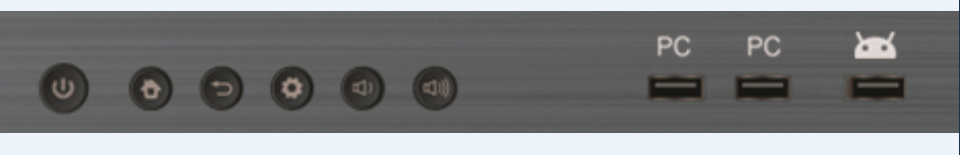

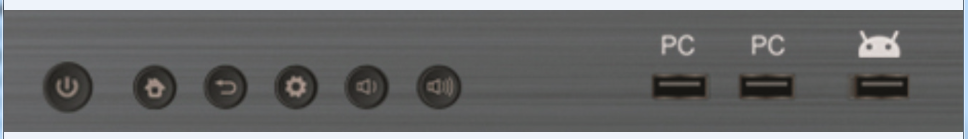

在西沃教学触摸一体机的设备前面边框上具备如图2所示按钮和常用USB接口，按钮从左到右分别是开关机键、Home键、返回键、设置键、音量加减键。

（图2）
①开关机键：在开机状态下，轻按该按钮进入待机节能模式，此时屏幕无显示，按键指示灯红蓝闪烁，轻触屏幕即可唤醒设备；长按该按钮，弹出关机提示菜单。此按键为开机、关机、待机三合一功能键。
②Home键：轻按此按钮，可一键切换至安卓系统主界面。
③返回键：当前为安卓系统界面时，轻按此按钮，可返回上一级菜单。
④设置键：轻按此按钮一键调出触摸菜单，可进行不同信号源的切换及亮度音量等设置。
⑤音量减：轻按此按钮减小音量。
⑥音量加：轻按此按钮加大音量。
⑦PC系统USB接口。
⑧安卓系统USB接口。

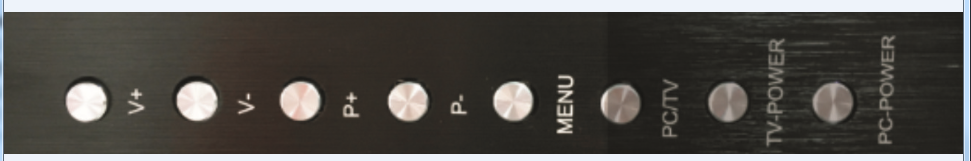

在触派教学触摸一体机的设备侧边框上，具备如图3所示的按钮。

（图3）
二、教学触摸一体机的侧边接口
在西沃教学触摸一体机的侧边有USB接口、HDMI接口、VGA接口、DisplayPort接口、网口、Wi-Fi接收接口、耳机接口、麦克风接口、触摸线接口、有线电视输入输出接口等。

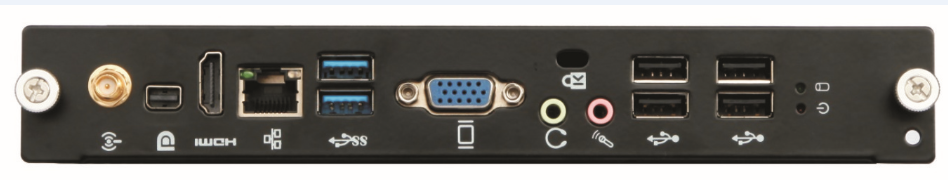

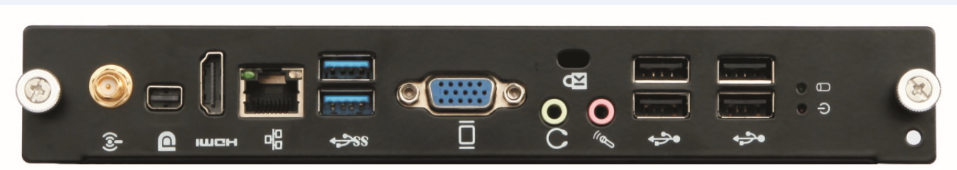

由于现在教学触摸一体机基本流行模块化设计，一般PC模块都内嵌在设备中，所以设备的侧边接口基本上就是PC模块的接口，如图4所示。

（图4）
从左至右依次为：
①天线接口（Wi-Fi接收和发射）
②DP接口（高清信号输出，类似HDMI）
③HDMI输出接口
④网线接口
⑤USB3.0接口（上下两个）
⑥VGA输出接口
⑦音频输出接口
⑧音频输入接口
⑨USB2.0接口（上下两个）
    当然，除了这些最常见的接口，有的教学触摸一体机还会提供更为丰富的接口，如VGA输入接口、有线电视输入接口、色差分量接口等。对于这些功能按键及接口的使用方法，将在下面结合具体的事例作进一步的说明。
